فلنج های فورج استاندارد: انواع و کاربردها

فلنج های فورج استاندارد چیست و چرا کیفیت مواد مهم است

فلنج های فورج استاندارد اجزای اتصال لوله با ماشینکاری دقیق هستند که از طریق فرآیند آهنگری تولید می شوند - یک روش ساخت که در آن شمش های فولادی گرم شده تحت نیروی فشاری با استفاده از قالب ها و پرس ها شکل می گیرند و ساختار دانه فلز را در امتداد خطوط قطعه نهایی تراز می کنند. این هم‌ترازی جریان دانه‌ای که ذاتی آهنگری است و در اجزای ریخته‌گری وجود ندارد، چیزی است که به فلنج‌های آهنگری ترکیب مشخصه‌ای از استحکام کششی بالا، مقاومت در برابر خستگی و چقرمگی ضربه می‌دهد که آنها را به روش اتصال ترجیحی در کاربردهای لوله‌کشی صنعتی که فشار، دما و محیط خورنده نیازهای شدیدی را برای یکپارچگی اتصال ایجاد می‌کند، تبدیل می‌کند.

ماده اولیه برای فلنج های آهنگری استاندارد - فولاد آهنگری با کیفیت بالا - برای برآورده کردن الزامات خواص مکانیکی مشخصات مواد قابل اجرا قبل از شروع آهنگری انتخاب و آزمایش می شود. گریدهای مواد متداول عبارتند از فولاد کربنی ASTM A105 برای سرویس استاندارد فشار و دمای، فولاد ضد زنگ ASTM A182 F304 و F316 برای خدمات خورنده در پردازش شیمیایی و محیط‌های دریایی، فولاد آلیاژی ASTM A182 F11 و F22 برای خدمات با دمای بالا در تولید نیرو و فولاد ضد زنگ ASTM A182 F304 و پالایش فولاد ضد زنگ F318. خدمات فشار بالا و کلرید بالا در تولید نفت و گاز طبیعی در دریا. هر درجه مواد دارای حداقل استحکام تسلیم، استحکام کششی، سختی و انرژی ضربه ای است که آهنگری باید قبل از شروع ماشینکاری برآورده شود و اطمینان حاصل شود که فلنج تمام شده عملکرد مکانیکی مورد نیاز طراحی سیستم لوله کشی را ارائه می دهد.

خود فرآیند آهنگری - چه آهنگری با قالب باز برای فلنج های بزرگتر و چه آهنگری قالب بسته برای اندازه های استاندارد - ساختار دانه فولاد را اصلاح می کند، تخلخل داخلی و حفره های موجود در مواد ریخته گری را از بین می برد و یک جزء با نسبت استحکام به وزن بالاتر نسبت به ریخته گری معادل تولید می کند. این امر در کاربردهای فرآوری نفت، گاز طبیعی و شیمیایی که خرابی اتصالات فلنج صرفاً رویدادهای تعمیر و نگهداری نیست، اهمیت زیادی دارد، بلکه منابع بالقوه آتش‌سوزی فاجعه‌بار، انتشار سمی و آلودگی محیطی است که پیامدهای ایمنی و نظارتی شدیدی را به همراه دارد.

انواع فلنج های فورج استاندارد و هندسه اتصال آنها

محدوده از فلنج های فورج استاندارد موجود پنج نوع اتصال اولیه را پوشش می دهد که هر کدام برای یک روش اتصال لوله خاص، محیط برنامه و زمینه نصب بهینه شده اند. انتخاب نوع فلنج مناسب برای یک شرایط سرویس به همان اندازه مهم است که انتخاب کلاس فشار و درجه مواد مناسب است - هندسه اتصال مستقیماً بر کیفیت جوش، استحکام اتصال، سهولت بازرسی و مناسب بودن برای سرویس سیال درگیر تأثیر می‌گذارد.

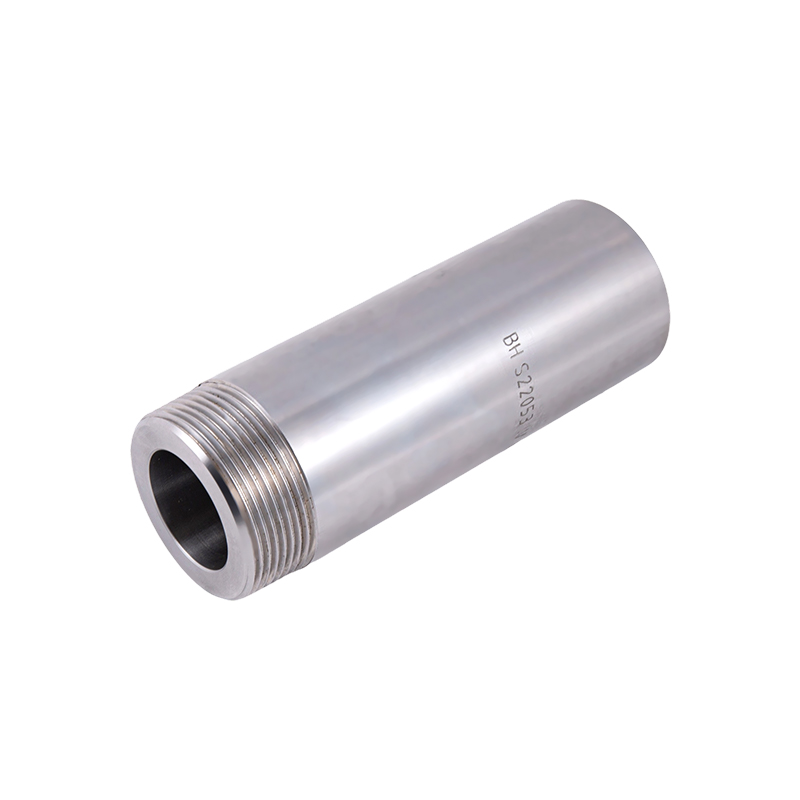

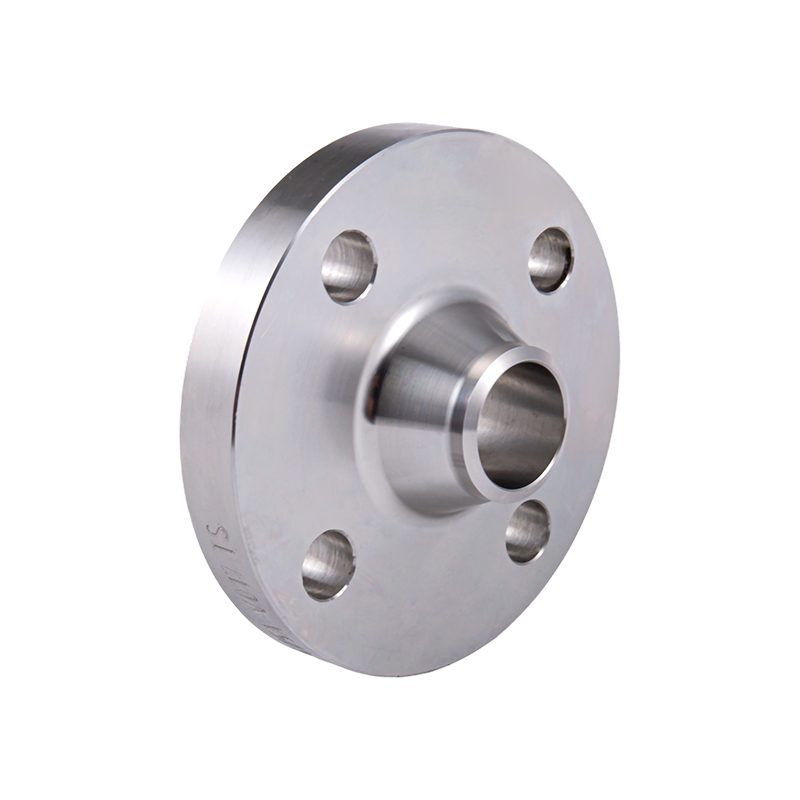

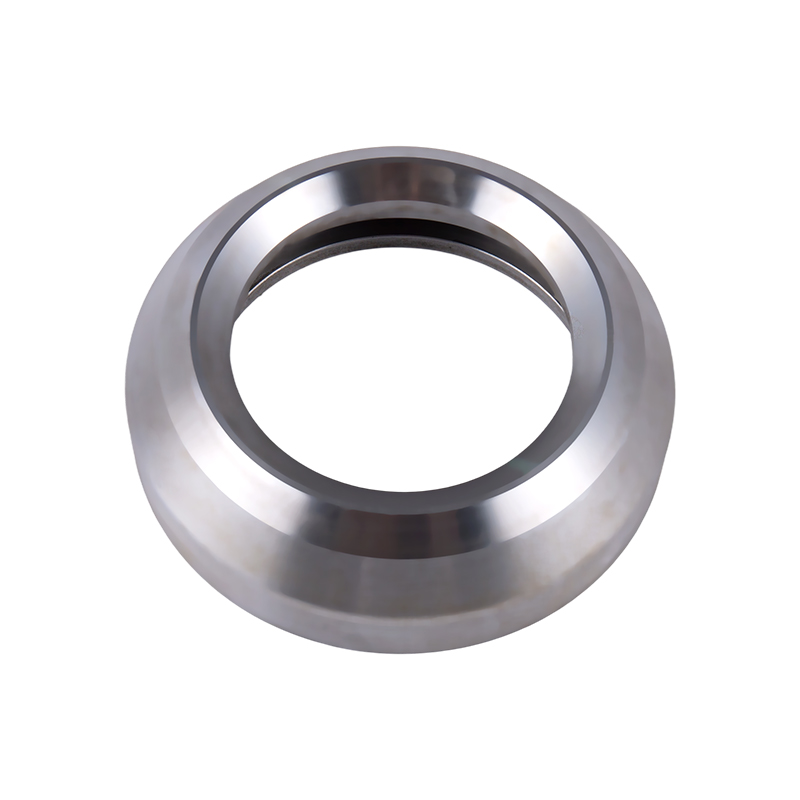

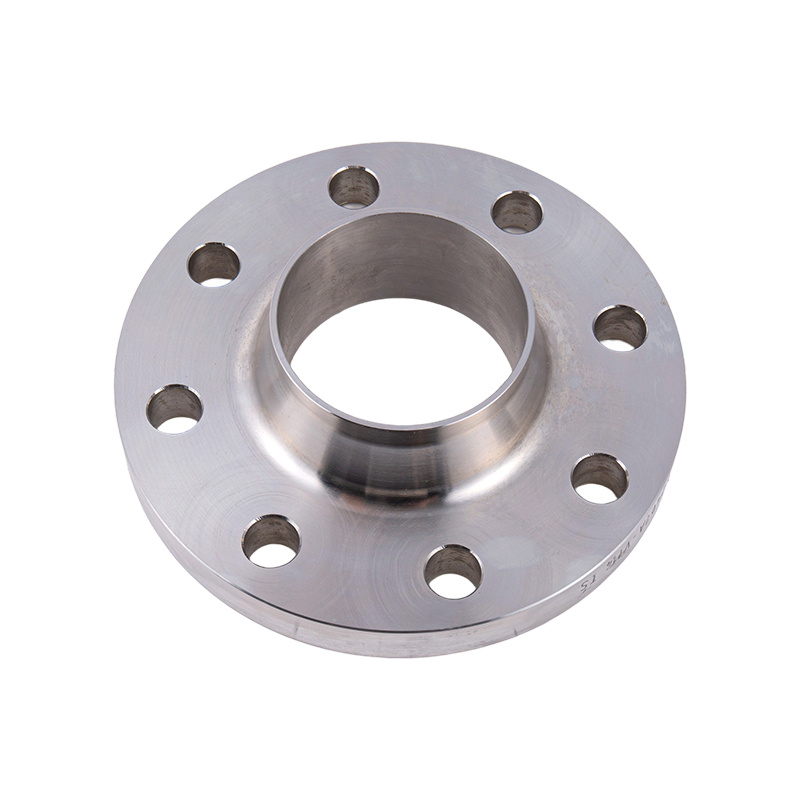

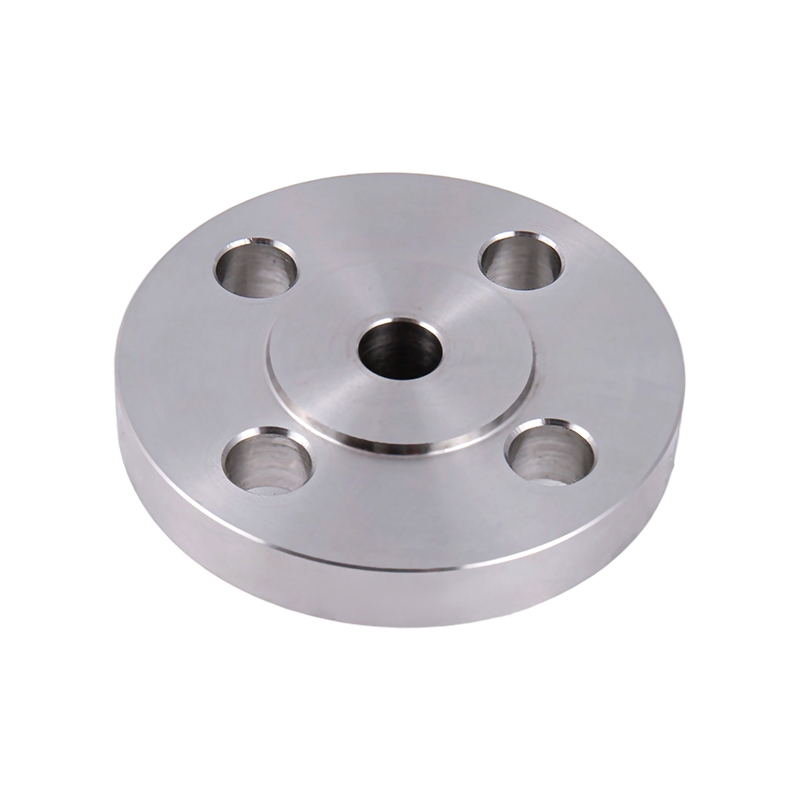

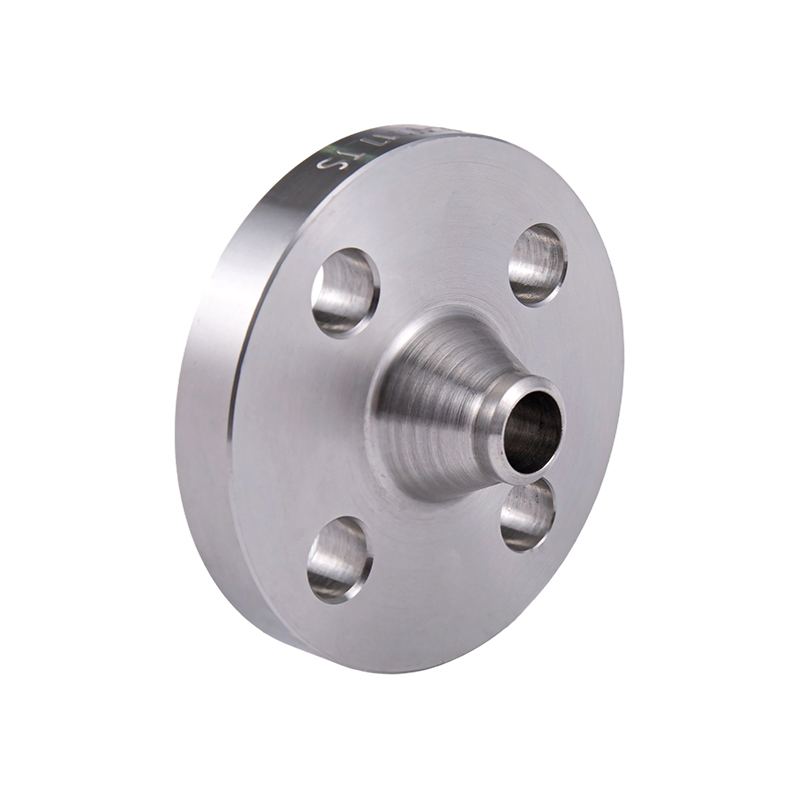

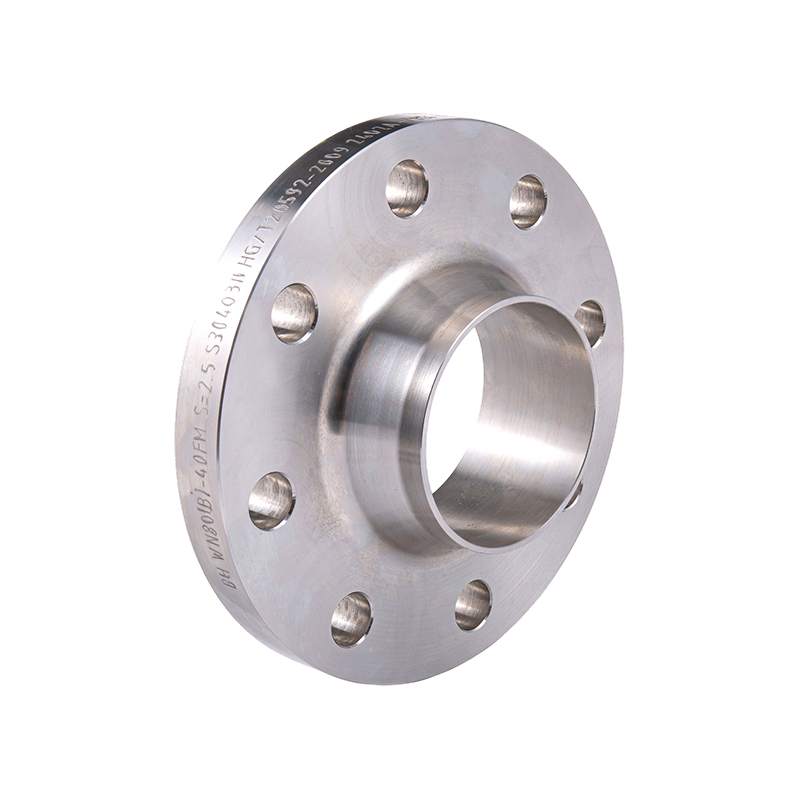

فلنج گردن جوش

فلنج گردن جوش قوی ترین و همه کاره ترین نوع فلنج آهنگری استاندارد است که با یک توپی مخروطی طولانی مشخص می شود که به آرامی از سطح فلنج به ضخامت دیواره لوله از طریق اتصال جوش لب به لب منتقل می شود. توپی مخروطی تنش را از محل اتصال جوش و به بدنه فلنج توزیع می‌کند و فلنج‌های گردن جوش را به انتخاب ارجح برای شرایط سرویس‌دهی با فشار بالا، دمای بالا و چرخه‌ای در پالایش نفت، انتقال گاز طبیعی و لوله‌کشی راکتور شیمیایی فشار بالا تبدیل می‌کند. اتصال لب به لب تولید شده در اتصال فلنج به لوله دارای نفوذ کامل و قابل بازرسی رادیوگرافی است و بالاترین الزامات کیفیت جوش مخازن تحت فشار و کدهای لوله کشی از جمله ASME B31.3 برای لوله کشی کارخانه های شیمیایی و ASME B31.8 برای سیستم های انتقال گاز را برآورده می کند.

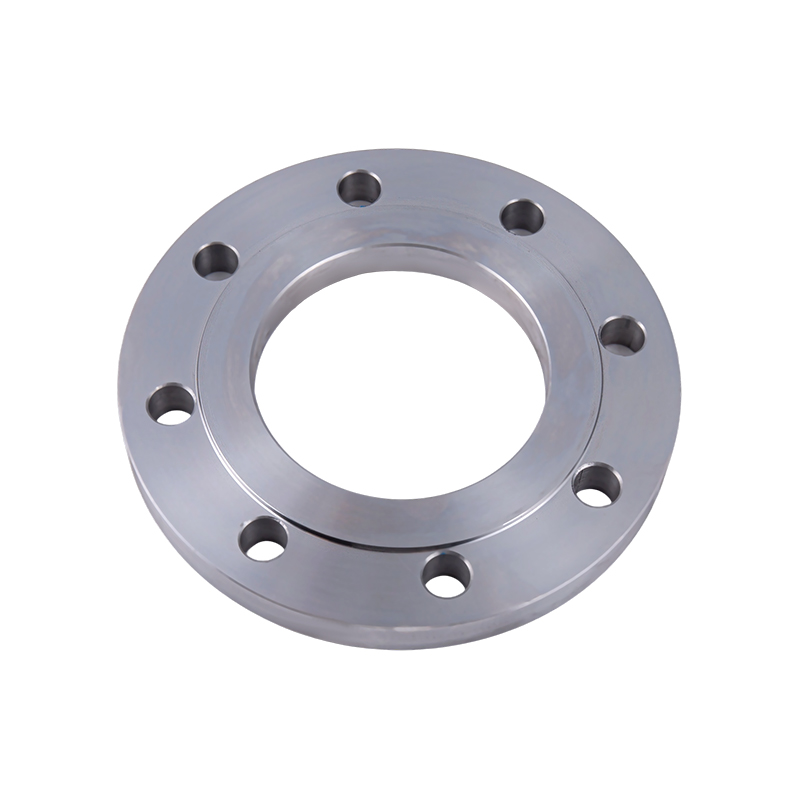

فلنج های لغزنده

فلنج‌های لغزنده روی انتهای لوله می‌لغزند و توسط جوش‌های فیله‌ای هم در سطح و هم در سوراخ فلنج متصل می‌شوند و اتصال ساده‌تر و ارزان‌تری نسبت به فلنج‌های گردن جوش به قیمت عمر خستگی تا حدودی و کاهش استحکام ایجاد می‌کنند. آنها به طور گسترده در لوله کشی تاسیسات کم فشار، سیستم های آب خنک کننده، و خطوط فرآیند غیر بحرانی در کارخانه های فرآوری شیمیایی و پالایشگاه های نفت استفاده می شوند که در آن سادگی تراز و کاهش طول هاب نصب را در قفسه های لوله متراکم ساده می کند. فلنج‌های لغزنده تقریباً یک سوم کمتر از فلنج‌های گردن جوشی مشابه تحت بارگذاری چرخه‌ای دارای عمر خستگی هستند و معمولاً برای سرویس‌های چرخه بالا یا برای خطوطی که سیالات خطرناک را در فشار و دمای بالا حمل می‌کنند مشخص نمی‌شوند.

فلنج های جوش سوکت

فلنج‌های جوش سوکت برای لوله‌کشی با سوراخ کوچک - معمولاً NPS 2 و پایین‌تر - طراحی می‌شوند که در آن انتهای لوله به یک سوکت ماشین‌کاری شده در سوراخ فلنج وارد می‌شود و توسط یک جوش فیله تکی در صفحه سوکت متصل می‌شود. سوکت تراز دقیق لوله و هندسه جوش ثابت را فراهم می کند که به ویژه در ابزار دقیق و لوله کشی با قطر کوچک که در آن تراز دستی اتصالات لب به لب مشکل است، ارزشمند است. یک نیاز اساسی نصب برای فلنج های جوش سوکت، شکاف 1.6 میلی متری است که باید قبل از جوشکاری بین انتهای لوله و کف سوکت حفظ شود - این شکاف از عملکرد سوکت به عنوان غلظت تنش و ترک خوردن تحت چرخه های انبساط حرارتی جلوگیری می کند. فلنج‌های جوش سوکت در خدمات پردازش گاز طبیعی، نفت و شیمیایی برای خطوط فشار بالا با سوراخ کوچک از جمله اتصالات ابزار، مدارهای بای‌پس و نقاط تزریق مواد شیمیایی مشخص می‌شوند.

فلنج های رزوه ای

فلنج‌های رزوه‌ای از رزوه‌های لوله مخروطی NPT یا BSP که در سوراخ فلنج ماشین‌کاری شده‌اند، برای اتصال به انتهای لوله‌های رزوه‌دار خارجی بدون جوش استفاده می‌کنند، که آنها را برای کاربردهایی که جوشکاری ممنوع است - از جمله خطوط لوله حامل گازها یا بخارات قابل اشتعال که در آن جوشکاری در حین تعمیر و نگهداری خطر اشتعال ایجاد می‌کند - یا در مواردی که مونتاژ سریع مورد نیاز است، مناسب می‌سازد. فلنج‌های رزوه‌دار به دلیل تمرکز تنش ذاتی در اتصالات رزوه‌ای به درجه‌بندی فشار-دمای پایین‌تر نسبت به انواع جوشی محدود می‌شوند و معمولاً در اکثر کدهای لوله‌کشی به کلاس 600 و پایین‌تر محدود می‌شوند. آنها به طور گسترده در خدمات نفت و گاز طبیعی برای منیفولدهای ابزار با قطر کوچک، اتصالات گیج و خطوط تاسیسات کم فشار در طبقه بندی مناطق خطرناک استفاده می شوند.

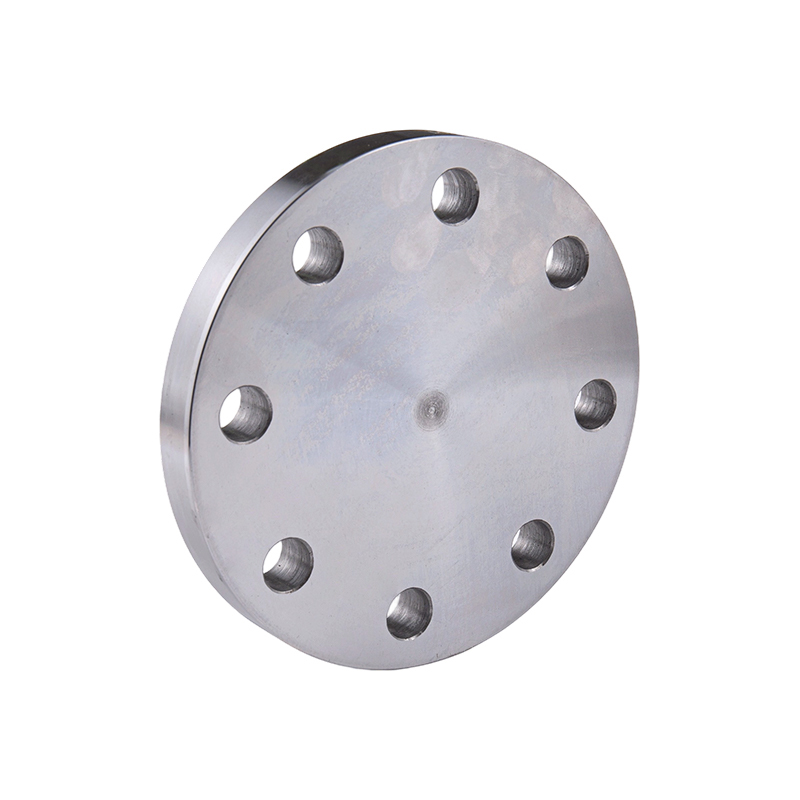

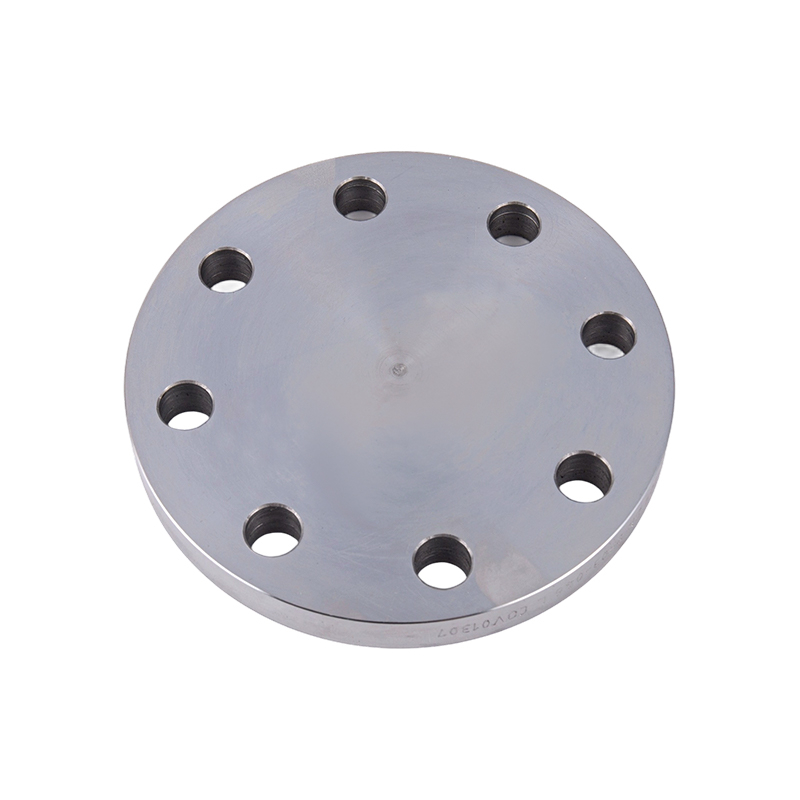

فلنج های کور

فلنج‌های کور، دیسک‌های جامد بدون سوراخ لوله هستند که برای بستن انتهای یک سیستم لوله‌کشی، نازل مخزن تحت فشار یا بدنه شیر در نقطه‌ای که دسترسی یا گسترش آینده پیش‌بینی می‌شود، استفاده می‌شود. آنها تحت فشار خمشی کامل ناشی از فشار محدود در قطر سطح بدون تکیه گاه خود قرار می گیرند و با وجود هندسه ظاهرا ساده، آنها را به یکی از پرتنش ترین انواع فلنج های آهنگری استاندارد تبدیل می کنند. فلنج های کور اجزای ضروری در جداسازی خط لوله نفت و گاز طبیعی، خالی شدن نازل راکتور پردازش شیمیایی در حین تعمیر و نگهداری، و آزمایش فشار سیستم های لوله کشی جدید هستند که در آن بسته شدن موقت انتهایی باید با فشار آزمایشی سیستم درجه بندی شود.

مطابقت با استانداردهای بین المللی: ANSI، DIN، JIS، و GB

فلنج های فورج استاندارد بیشتر ارزش تجاری خود را از انطباق با استانداردهای ابعادی و مواد شناخته شده بین المللی به دست می آورند که قابلیت تعویض بین فلنج های تولید کنندگان مختلف و سازگاری با تجهیزات جفت گیری عرضه شده از منابع مختلف جهانی را تضمین می کند. چهار خانواده استاندارد اصلی - ANSI/ASME (آمریکایی)، DIN (آلمانی/اروپایی)، JIS (ژاپنی) و GB (چینی) - هر کدام انواع صفحه فلنج، ابعاد دایره پیچ، تعداد سوراخ‌ها و اندازه‌های پیچ، ارتفاع سطح بالا، و درجه‌بندی فشار-دما را برای هر اندازه لوله و کلاس فشار استاندارد تعریف می‌کنند.

برای پروژه‌های چند ملیتی - سکوهای نفتی فراساحلی، قطارهای مایع‌سازی LNG، خطوط لوله گاز طبیعی برون مرزی، و تأسیسات پردازش شیمیایی صادرات محور - توانایی عرضه فلنج‌های فورج استاندارد مطابق با چندین استاندارد به طور همزمان یک مزیت خرید قابل توجه است. یک تولیدکننده فلنج که برای تامین محصولات منطبق با ANSI، DIN، JIS، و GB از یک مرکز تولید تایید شده است، صلاحیت فروشنده را ساده می‌کند، خطر زمان تولید را از خرید چند منبع کاهش می‌دهد و یک نقطه پاسخگویی واحد برای انطباق ابعاد و مواد در تمام استانداردهای فلنج مشخص‌شده در کلاس‌های مواد لوله‌کشی پروژه ارائه می‌کند.

عملکرد در خدمات شدید: دمای بالا، فشار بالا و محیط های خورنده

شرایط خدماتی که در پالایش نفت، فرآوری گاز طبیعی و فرآوری شیمیایی مشاهده می‌شود، برخی از سخت‌ترین محیط‌هایی است که اجزای سیستم لوله‌کشی باید در خدمات صنعتی مداوم تحمل کنند. فلنج های آهنگری استاندارد در این کاربردها باید عملکرد آب بندی قابل اعتماد و یکپارچگی ساختاری را در محدوده دمایی از خدمات LNG برودتی در 162- درجه سانتی گراد تا شرایط فرآیند محیطی تا جریان های فرآیند پالایشگاهی با دمای بالا در دمای 550 درجه سانتی گراد، در فشار از خلاء تا کلاس 2500 (تقریباً از دمای هوای خشک تا 420 بار در تماس با محیط گاز طبیعی) حفظ کنند. نفت خام حاوی سولفید هیدروژن، کلریدها و اسیدهای آلی که به شدت به فولاد کربنی و بسیاری از آلیاژهای فولاد ضد زنگ حمله می کنند.

حفظ عملکرد قابل اعتماد در سرویس در دمای بالا مستلزم توجه دقیق به رفتار خزشی مواد فلنج و پیچ و مهره است - تمایل فلزات به تغییر شکل آهسته تحت تنش پایدار در دمای بالا - که می تواند باعث شل شدن بار پیچ و کاهش تنش پیشرونده واشر شود که در نهایت منجر به نشت اتصال فلنج بدون هیچ تغییر خارجی در شرایط عملیاتی می شود. انتخاب مواد برای سرویس در دمای بالا، گریدهای فولاد آلیاژی با افزودنی‌های کروم و مولیبدن (F11، F22، F91) را در اولویت قرار می‌دهد که مقاومت خزشی قابل‌توجهی بهتری نسبت به فلنج‌های فولاد کربنی ساده A105 ایجاد می‌کند، و بار پیچ و مهره کافی و تنش واشر را از طریق سال‌ها خدمات مداوم در دمای بالا در محیط‌های فرآوری نفت حفظ می‌کند.

در محیط های خدمات خورنده - به ویژه خدمات گاز ترش و خام ترش که در تولید و پالایش نفت رایج است - انتخاب مواد باید علاوه بر این خطر ترک خوردگی استرس سولفیدی (SSC) را برطرف کند. NACE MR0175 / ISO 15156 محدودیت‌های سختی و الزامات صلاحیت مواد را برای اجزای فلزی در سرویس‌های نفت و گاز طبیعی حاوی H2S تعریف می‌کند، و فلنج‌های آهنگری استاندارد مشخص‌شده برای سرویس ترش باید با این الزامات مطابقت داشته باشند - معمولاً فلنج‌های کربن و فولاد آلیاژی را به حداکثر درجه سختی بدون آلیاژ SSC محدود می‌کنند. سطح سختی

دقت ابعادی، عملکرد آب بندی و کنترل کیفیت

عملکرد آب بندی یک اتصال فلنجی تقریباً به سه عامل بستگی دارد: انتخاب واشر و فشرده سازی، اعمال بار پیچ و دقت ابعادی و پرداخت سطح فلنج. فلنج های آهنگری استاندارد که با استانداردهای ANSI B16.5، DIN EN 1092-1 یا استانداردهای معادل مطابقت دارند، تلورانس های ابعادی و الزامات پرداخت سطحی را تعریف می کنند که در صورت برآورده شدن، امکان رفتار واشر قابل پیش بینی و آب بندی قابل اعتماد را در سراسر محدوده درجه بندی فشار-دمای کامل کلاس فلنج فراهم می کند. فلنج هایی که نمی توانند این تلورانس ها را برآورده کنند - حتی در محدوده های عبور / خرابی یک بازرسی سریع بصری - فشرده سازی ناهمواری واشر ایجاد می کنند که منجر به مسیرهای نشتی در فشار کار می شود، به ویژه در طول چرخه حرارتی که به طور مکرر واشر را بارگیری و تخلیه می کند زیرا سیستم لوله کشی گرم و سرد می شود.

کنترل کیفیت دقیق در تولید فلنج آهنگری استاندارد شامل توالی کامل تولید از تأیید مواد ورودی تا بررسی ابعادی و غیر مخرب نهایی است. مراحل کنترل کیفیت زیر یک روش استاندارد در تولید فلنج منطبق برای کاربردهای فرآوری نفت، گاز طبیعی و شیمیایی است:

• شناسایی مواد و PMI (شناسایی مواد مثبت): تأیید طیف سنج XRF از ترکیب آلیاژ در هر گرمای ذخایر آهنگری ورودی، با نتایج مقایسه با الزامات مشخصات مواد قبل از مجاز شدن آهنگری. این مرحله اختلاط مواد را حذف می‌کند - یکی از دلایل ریشه‌ای شناخته شده خرابی لوله‌ها در خدمات پتروشیمی.
• بازرسی ابعادی: اندازه‌گیری دستی قطر سوراخ، OD فلنج، قطر دایره پیچ، موقعیت و قطر سوراخ پیچ، قطر سطح برجسته، ضخامت فلنج و ابعاد توپی در برابر جدول ابعادی استاندارد قابل اجرا، با نتایج ثبت شده در گزارش‌های بازرسی ابعادی قابل ردیابی به گرمای تولید و تعداد قطعه.
• اندازه گیری فینیش صورت فلنج: اندازه گیری پروفیلومتر سطح برآمده سطح شیار یا شیار مشترک حلقه برای تأیید انطباق با الزامات ASME B16.5 - معمولاً 125-250 µin Ra برای فلنج های صورت برجسته با روکش دندانه دار مارپیچی - که برای نشیمنگاه واشر نرم قابل اعتماد و خدمات بدون نشتی ضروری است.
• تست سختی: تست سختی برینل یا راکول هر فلنج یا نمونه لات حرارتی برای تأیید انطباق با الزامات مشخصات مواد و برای فلنج های سرویس ترش، محدودیت های سختی NACE MR0175.
• معاینه غیر مخرب (NDE): تست ذرات مغناطیسی (MT) یا تست نفوذ مایع (PT) سطوح فلنج برای عیوب شکستن سطح؛ تست اولتراسونیک (UT) آهنگری برای ناپیوستگی های داخلی در فلنج های با مشخصات بالاتر یا اندازه بزرگتر که در آن بررسی حجمی بر اساس مشخصات خرید یا کد مربوطه لازم است.

انتخاب فلنج های فورج استاندارد برای نیازهای پروژه خاص

انتخاب فلنج موثر برای پروژه‌های فرآوری نفت، گاز طبیعی و شیمیایی نیازمند یک رویکرد ساختاری است که به‌جای رسیدگی به هر متغیر به طور مستقل، به کلاس فشار، درجه مواد، نوع فلنج، نوع سطح و انطباق استاندارد به طور همزمان می‌پردازد. چارچوب انتخاب زیر یک نقطه شروع عملی برای مهندسین لوله‌کشی و تیم‌های تدارکاتی که فلنج‌های آهنگری استاندارد را برای پروژه‌های جدید یا عرضه جایگزین مشخص می‌کنند، فراهم می‌کند:

• کلاس فشار حاکم را تعیین کنید: با استفاده از جداول درجه بندی فشار و دما در ASME B16.5 یا استاندارد قابل اجرا، کلاس فشار مورد نیاز را از حداکثر فشار کاری مجاز (MAOP) و حداکثر دمای طراحی سرویس محاسبه کنید. همیشه کلاس فشار استاندارد بالاتر بعدی را بالاتر از نیاز محاسبه شده انتخاب کنید - فلنج ها هرگز نباید در شرایط حداکثر فشار و دمای نامی خود به عنوان حاشیه طراحی کار کنند.
• انتخاب درجه مواد بر اساس سرویس سیال: فولاد کربنی A105 برای خدمات غیر خورنده و در دمای متوسط؛ فولاد ضد زنگ F304/F316 برای خدمات پردازش شیمیایی خورنده؛ فولاد آلیاژی F11/F22 برای خدمات نفت و قدرت با دمای بالا. دوبلکس F51 برای خدمات فراساحلی با کلرید بالا. الزامات انطباق NACE MR0175 را برای هر سرویس حاوی H2S بالاتر از غلظت آستانه تأیید کنید.
• نوع فلنج را بر اساس شدت سرویس انتخاب کنید: گردن جوش برای خدمات با فشار بالا، دمای بالا و چرخه ای؛ لغزش برای خدمات شهری کم فشار. جوش سوکت برای خطوط ابزار دقیق پرفشار کوچک. رزوه برای کاربردهای بدون ناحیه جوش. کور برای نقاط پایان و ایزوله سیستم.
• تایید انطباق استاندارد برای حوزه قضایی پروژه: ANSI/ASME را برای پروژه‌های آمریکای شمالی و بین‌المللی، DIN/EN برای پروژه‌های اروپایی، JIS برای پروژه‌های ژاپنی و برخی آسیایی، و GB را برای پروژه‌های داخلی چین مشخص کنید. برای پروژه‌های چند ملیتی، استاندارد اولیه را با الزامات معادل برای استانداردهای جایگزین مشخص کنید، جایی که قابلیت تعویض در زنجیره‌های تامین جهانی مورد نیاز است.
• ارزیابی راه حل های سفارشی برای نیازهای غیر استاندارد: برای کاربردهایی که اندازه‌های استاندارد، کلاس‌های فشار یا درجه‌های مواد الزامات پروژه یا شرایط کاری خاص را برآورده نمی‌کنند - از جمله سرویس دمای شدید، رسانه‌های خورنده تهاجمی، یا هندسه نازل مخصوص تجهیزات - فلنج‌های آهنگری استاندارد سفارشی‌سازی شده تولید شده بر اساس نقشه‌ها و مشخصات مواد مشخص‌شده توسط مشتری، انعطاف‌پذیری مهندسی را برای برآورده کردن نیازهای استانداردهای قابل اعتماد در کنترل استانداردهای مختلف بدون به خطر انداختن کیفیت پروژه ارائه می‌کنند. محیط های خدمات حیاتی.
•
